石墨熱場
石墨熱場是真空電阻爐的核心部分， 它的好壞直接影響到爐子的性能及其運營成本。石墨熱場的設計是多種多樣的，具體選擇哪一種設計方案，主要基于對工藝流程的具體分析。
大多數真空電阻爐的石墨熱場包括四個主要組成部分：
加熱器及其連接部件
隔熱部件（或者反射屏）
石墨熱場支撐部件
工件承載爐床
從形狀上來劃分，石墨熱場可以有方形和圓形之分，圓形石墨熱場在真空爐領域中占有較高的比例。
為了能夠從爐膛中方便地安裝和移除，所有的石墨熱場都被建造成為模塊的形式。
加熱器
大多數高溫真空爐是采用電阻加熱的方式。加熱器的選材可以是金屬或者石墨。根據需要，加熱器可以設計成多種形式。 加熱器材料的選擇主要取決于工作溫度。 對于低工作溫度的， 例如真空回火爐來說，價格便宜的鎳鉻合金就可以勝任。對于需要高溫，用來做熱處理的諸如， 火爐和釬焊爐來說，鉬和石墨是目前 常用的材料。多年以來，鉬金屬幾乎完全專用于真空熱處理和釬焊爐中，同時也普遍存在一種誤解是說： 從石墨材料中排放的物質會和某些材料起化學反應并且污染爐內工件。
早期石墨加熱器僅限于形狀簡單的那種，而且石墨部件之間的的連接和電學性能不是很穩定。
隨著石墨材料性能和加工工藝的提高，已經有越來越多的石墨加熱器應用到熱處理和釬焊爐中，在數量上已經超過了鉬加熱器。

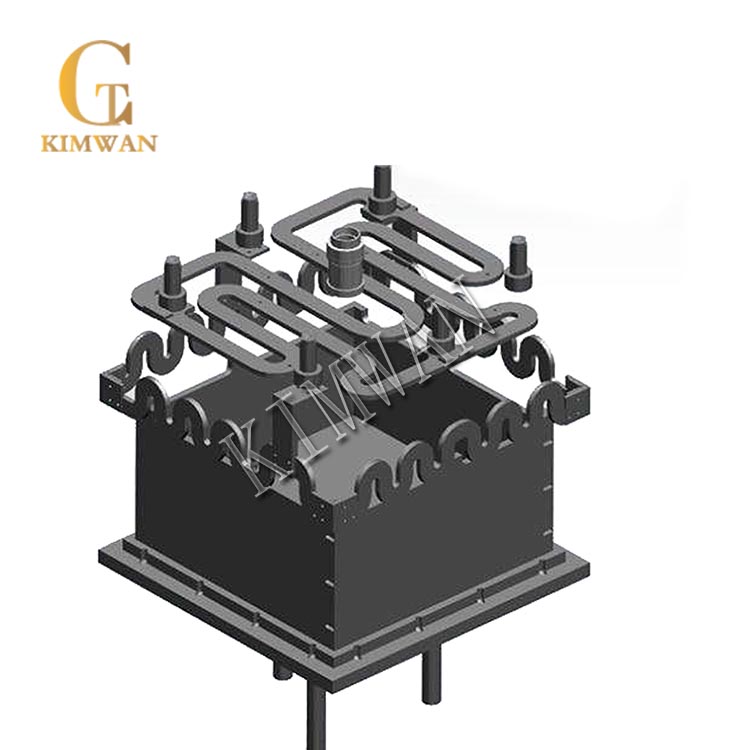

鑄錠爐石墨熱場主要由三種材料組成：特種石墨用來做加熱器、石墨電極、石墨坩堝、DS塊、支撐桿、進氣管等零部件。

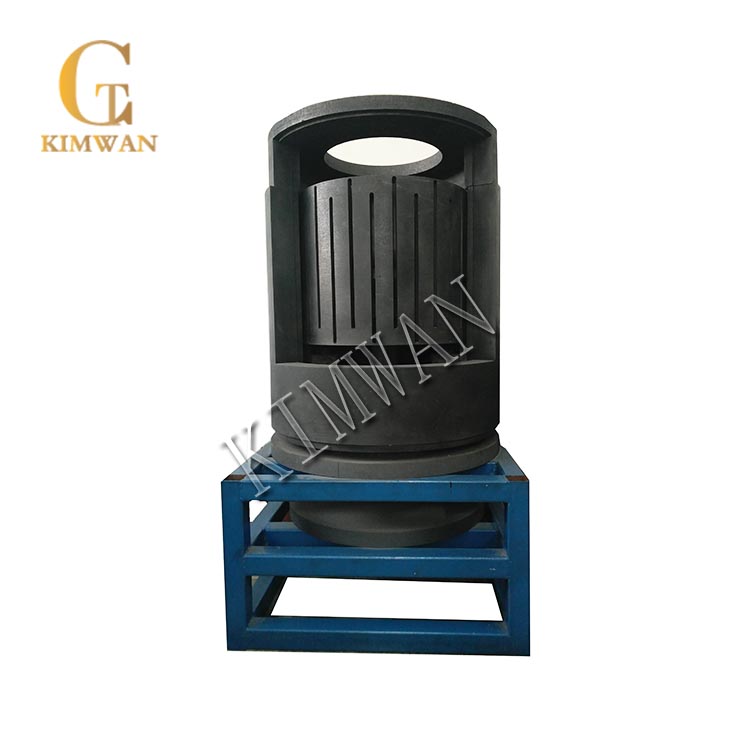

石墨熱場

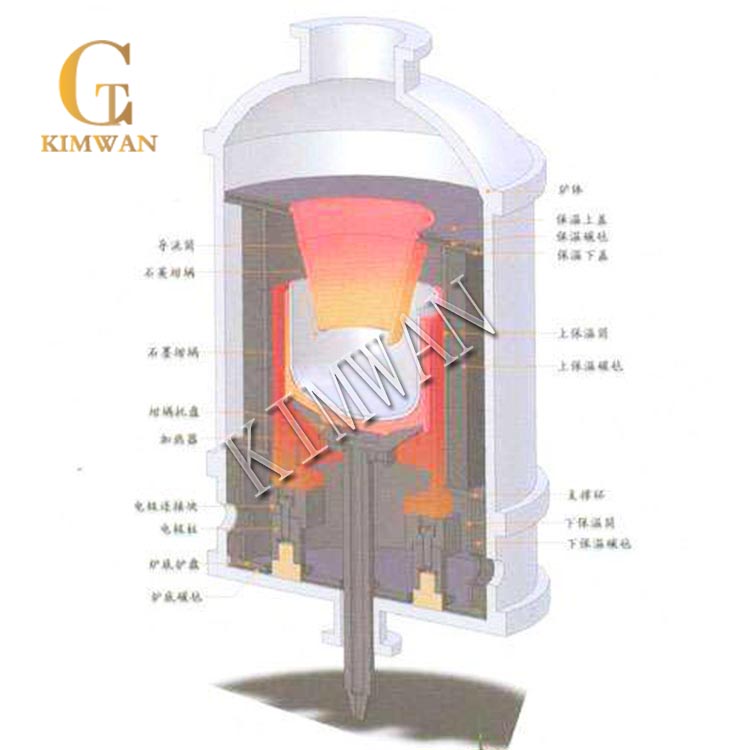

石墨熱場是多晶硅鑄錠爐的心臟、其內裝石墨加熱器、隔熱層、坩堝和硅料等。多晶硅工藝生產過程中多晶硅鑄錠爐加熱室的結構設計顯得至關重要。石墨的來源廣泛，可加工成各種形狀，且具有熱慣性小，可以快速加熱，耐高溫，耐熱沖擊性好，輻射面積大，加熱效率高，基本性能穩定等特點，成為了現在石墨熱場的主要原料。 直拉單晶爐用石墨熱場系統簡介：熱系統長期使用在高溫下，所以要求石墨材質結構致密、堅固、耐用、變形小、無空洞、無裂紋、金屬雜質含量少。熱場所需石墨材料，從制成原理分為：多用等靜壓，擠壓和模壓三種。
